混合信号分析仪
类型，并可分析信号的模拟参数，特别适用于测试嵌入式系统和外围电路。 10.丰富的测量功能：峰峰值，最大值，最小值，平均值，幅度，波峰，波谷底，过冲，预拍，RMS（DC），上升时间，下降时间，时差等参数模拟通道;任何通道，周期，正脉冲宽度，负脉冲宽度，占空比等的频率测量;手动或自动放置水平或垂直光标，光标读数和其他光标测量功能。
11.工业标准通信脉冲模板AV4481混合信号分析仪可以在模板功能菜单中选择各种工业标准通信脉冲模板，并可自动设置。 12，屏幕存储除了设置存储和波形存储外，AV4481还可以轻松完成屏幕存储，存储的屏幕图像可以通过USB接口复制到移动存储介质，或通过以太网接口传输到PC用户报告。
13.丝网印刷AV4481可以通过USB接口打印机轻松完成丝网印刷功能，以便用户存档。通道号模拟通道2逻辑通道16模拟通道特征采集系统最高采样率1GSa / s（每通道）最大记录长度每通道4MB垂直分辨率8位峰值检测1ns @最高采样率垂直系统等效带宽DC~500MHz（50Ω，≥ 10mV / div）DC~300MHz（50Ω，＆amp; 10mV / div）DC~200MHz（1MΩ，＆lt; 10mV / div）DC~300MHz（1MΩ，≥10mV/ div）实时带宽DC~250MHz上升时间＆lt; 700 ps（50Ω，≥10mV/ div）＆amp; lt; 1.2ns（50Ω，＆amp; 10mV / div）＆amp; lt; 1.75ns（1MΩ，＆amp; 10mV / div）＆amp; lt; 1.2 ns（1MΩ，≥10mV / div）垂直灵敏度1mV / div至5V / div（1,2,5步，1MΩ）1mV / div至1V / div（1,2,5步，50Ω）耦合模式DC，AC（仅1MΩ）通道隔离＆gt; 40dB（DC~50MHz）＆amp; gt; 30dB（50MHz~250MHz）输入电容1MΩ输入电容：12±2pF输入电阻50Ω±1％1MΩ±1％幅度测量精度≥10mV/ div±1.25％满量程±2％读数±1LSB文件<10mV / div± 1.25％满量程±2％读数±1LSB±0.5 mV偏移范围±1V（1mV~100mV / div）±10V（200mV~1V / div）±100V（2V~5V / Div）模拟通道触发触发电平范围±6div ，触发灵敏度从屏幕中心0.5di v（DC~25MHz）1div（25MHz~250MHz）2div（250MHz~500MHz）最小触发脉冲宽度2ns逻辑通道特性采集系统最大采样率500MSa / s（每通道）最大值存储深度4MB垂直分辨率1位毛刺检测5ns（最小脉冲宽度）垂直系统阈值电平TTL，CMOS，ECL和用户定义阈值分组：接口剪辑1，D7-D0接口剪辑2，D15-D8阈值电平范围±5.0V ，增量10mV最小输入信号幅度500mVp-p输入动态范围±4V（相对于阈值ld电平）最大输入电压±40Vp-p输入电阻20kΩ±2％输入电容12pF±5 pF通道时滞≤3ns水平系统扫描时间500ps / div~50s / div水平分辨率10ps延迟范围预触发大于1触发10格或50秒后屏幕或1ms取最大时间测量精度±（50ps + 0.01％×Δt读数+ 0.2％×屏幕宽度）触发系统工作模式自动，触发，单触发模式边沿，图案，宽度，持续时间，电视，CAN，I2C，USB，SPI显示8.4英寸800 x 600彩色TFT接口LAN，RS232，USB，GP-IB，VGA电源AC，220V±10％，50Hz±5％环境适应性工作温度：0°C 50° C;储存温度：-20°C〜70°C;相对适度：5％-95％;无冷凝型材尺寸（385×225×260）mm重量约10Kg的混合信号分析仪是一种通用的时域波形观测和分析仪器，可广泛应用于科研，生产，教育等各个领域，如工业和农业。
它是测试各种电子系统不可或缺的工具，特别适用于测试各种嵌入式系统和外围电路。通过传感器的改造，它还可以用于观察和分析非电力。
您可能还喜欢这些产品
- GPS 信号错误的来源
可能破坏 GPS 信号精度并进而影响精度的因素包括：电离层和对流层延迟- 卫星信号在穿过大气层时会减慢。GPS 系统使用内置模型来计算纠正此类不准确
- Diodes代理分销商信息及选择指南
在电子元器件市场中，选择合适的代理分销商对于确保产品质量、供应稳定性和技术支持至关重要。Diodes Incorporated作为一家知名的半导体解决方案供应商
- 分流贴片电阻LRS参数详解及应用分析
在电子工程领域中，分流贴片电阻（LRS）是广泛应用于电路设计中的重要元件。LRS，即Low Resistance Shunt，其主要功能是在电路中实现电流的分配与测量。
保险丝合金成分保险丝是一种合金，其成分为铋38～50%、铅25～31%、锡12.5～15%和镉12.5～16%。由于其熔点低（60～70℃），因此被用于电路中。如果电路过载，将产生大量热

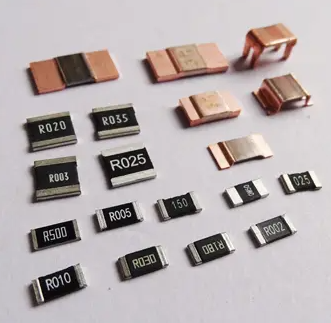

合金电阻的分类都有哪些？合金电阻的分类主要包括电热合金、精密电阻合金、应变电阻合金和热敏电阻合金。(1)电热合金，以镍铬、铁铬铝系为主，如20cr-80ni合金，电阻率高，主

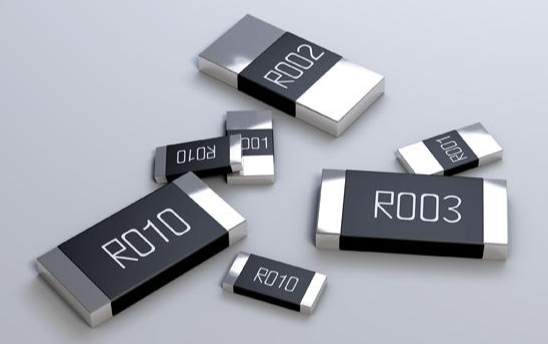

合金电阻主要分哪些材质合金电阻主要用于检测电流，因此也被工程师称为电流检测电阻、采样电阻或取样电阻。合金电阻作为电流载体，具有精确的电阻值，其温度稳定性
