隔离式反激式转换器
当开关管VT关闭时，根据Lenz定律已知:(感应电动势E =-NΔ∮/ΔT）变压器的初级绕组将产生反电动势，此时输出整流二极管D正向导通，电流加载。 Il循环。
从图中可以看出，开关Q的导通时间Ton的大小确定IP和Vds的幅度是Vds（max）= Vin / 1-Dmax。 （其中Vin：输入DC电压; Dmax：最大占空比Dmax = Ton / T）。
可以看出，为了获得低漏极电压，必须保持低Dmax，即Dmax＆lt;实际上通常采用0.5和Dmax = 0.45来限制Vds（max）Q2Vin。当开关晶体管VT导通时的漏极工作电流Id，即初级峰值电流Ip，可以根据能量守恒原理导出，即原始次级侧安匝数NpIp = NsIs可以是从等式导出：Id = Ip = Il / n。
由于Il = Io，当Io恒定时，N的比值的大小由Id的大小确定。初级峰值电流Ip也可以用下式表示：Ip = 2Po /（n * Vin * Dmax）（n转换器的效率）。
推导过程如下：T T输出功率可表示为：Po = Lp * Ip * n / 2T在一个工作周期内。另外，输入DC电压：Vin = Lp * di / dt，令di = Ip，1 / dt = f / Dmax，∵Vin= Lp * Ip * f / Dmax或Lp = Vin * Dmax /（Ipxf）替代Po可以得到公式：Po = nVin f Dmax Ip / 2f Ip = 1 /2nVinDmaxIp∵Ip= 2Po /（n * Vin * Dmax）（注：Vin：最小电流输入电压（V）; Dmax：最大占空比; Lp：变压器初级电感（mH）; Ip：变压器初级峰值电流（A）; F：开关频率（KHZ）根据上述理论，转换器的占空比与变压器匝数之比受限于开关管耐压值和最大漏极电流，这两个是导致一天半管成本增加的关键因素。
因此，应综合考虑设计进行权衡。●隔离电信电源●隔离式辅助/内务电源●隔离型工业，汽车和医疗电源
您可能还喜欢这些产品
- 反激输出二极管并电阻电容
并联电容和电阻是为了吸收反向高压，保护二极管，不然二极管容易被击穿损坏。因为变压器有漏感，而二极管有结电容。在变换器工作的时候，漏感和
SGM5347-8数模转换器和输出放大器SGM5347-8具有8通道8位数模转换器（DAC）和输出放大器。输出放大器提供高电流驱动能力数字数据通过串行链路总线输入三条控制线可以使用级联连接除了
- 低噪声激光电流驱动器
Vishay Foil Resistors (VFR) 的Bulk Metal ®箔电阻器用于构建低成本、低噪声的电流源，用于二极管激光器。VHP 功率电阻器具有 0.01% 的容差和 10 W 的额定功率

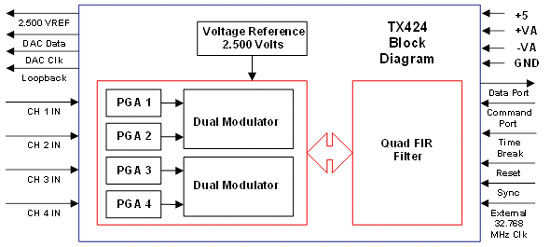

为高温应用开发 A/D 转换器行业/应用领域：高温：地震数据采集系统油藏监测高精度仪表使用产品： V5X5 Bulk Metal(R) 箔电阻芯片案例研究说明TX424 是一款完整的 4 通道 24 位模数

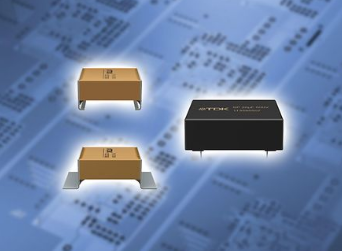

TDK电容开关转换器紧凑型简介新一代CeraLink，该产品基于SIC和GaN半导体的快速开关转换器的缓冲和直流链路提供紧凑的解决方案，与传统的陶瓷电容器相比，CeraLink在施加应用电压下能
台式机电源电容更换首先，以更换低压滤波电容器为例。在更换电容器之前，有必要对安全知识有基本的了解。电源的所有维护操作都应在断电环境中进行。更换前，必须准
贴片式电阻和直插式电阻有什么区别贴片电阻器，又称片式电阻器，是金属玻璃铀电阻器的一种形式。其电阻体由高可靠性的钌系玻璃铀材料经高温烧结而成，具有体积小、重量轻、精

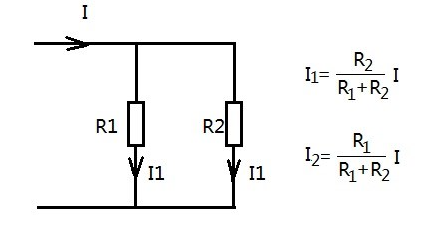

多个电阻并联分流公式分流公式两个电阻R1、R2串联于电压为V的电路中,则：电流I=V/(R1+R2)电阻1两端的电压：V1=IR1=VR1/(R1+R2)电阻2两端的电压：V1=IR2=VR2/(R1+R2)所以：V=V1+V2所以称串电阻电路
