贴片元器件的封装形式

贴片元器件封装是半导体器件的一种封装形式。SMT涉及的零件和样式种类繁多，其中许多已形成行业标准，主要包括片式电容器、电阻器等；有许多产品仍在不断变化，尤其是IC零件，其包装形式不断变化，令人眼花缭乱。传统引脚封装正面临新一代封装形式（BGA、FLIP CHIP等）的冲击。

一、.标准零件

标准零件是SMT发展过程中逐渐形成的，主要用于使用量较大的零件。

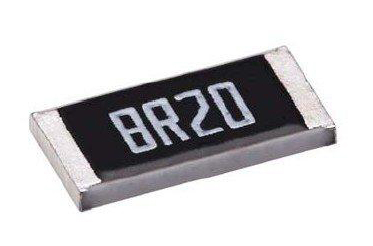

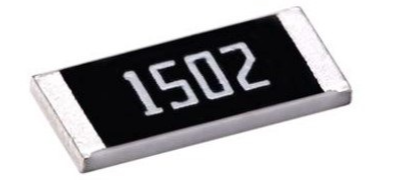

主要有以下类型：电阻（R）、放电（RA或RN）、电感（L）、陶瓷电容器（C）、放电器（CP）、钽电容器（C）、二极管（D）、晶体管（Q）[括号中PCB（印刷电路板）上的零件代码]。PCB上的零件类型可以根据代码确定。一般来说，零件代码与实际安装的零件相对应。

1.零件规格：

（1） 零件规格是指零件的总体尺寸。自SMT发展以来，为了操作方便，行业已经形成了一个标准的零件系列，各种零件供应商都按照这个标准进行生产。

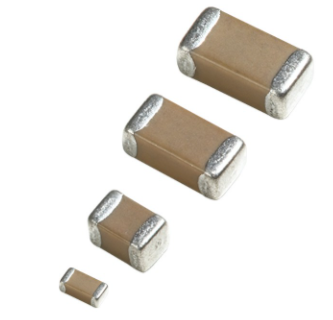

标准件的尺寸规格有两种表示方式：英制和公制，如下表所示：

英文注释：

1206 0805 0603 0402

公制表示：

3216 2125 1608 1005

含义：

L： 0.12英寸（3.2毫米）宽：0.06英寸（1.6毫米）

L： 0.08英寸（2.0mm）宽：0.05英寸（1.25mm）

L： 0.06英寸（1.6毫米）宽：0.03英寸（0.8毫米）

L： 0.04英寸（1mm）宽：0.02英寸（0.5mm）

注：a，L（长）：长，W（宽）：宽，英寸：英寸；

b.1英寸=25.4mm。

（2） （1）中没有提到零件的厚度，并且可能由于不同的零件而存在差异。在生产过程中，应以实际计量为准。

（3） 以上讨论主要集中在电子产品中使用量最大的电阻器（电阻器）和电容器（电容器）上。其他类型，如电感器、二极管、晶体管等，由于其用途小且形状多样，此处将不进行讨论。

（4） SMT发展至今，随着电子产品集成度的不断提高，标准件逐渐向小型化发展，最小的标准件现已达到0201。

二、IC零件
IC是集成电路块的英文缩写。该行业通常根据IC的封装形式来划分其类型。传统的IC包括SOP、SOJ、QFP、PLCC等。较新类型的IC包括BGA、CSP、FLIP芯片等。这些零件类型由于其PIN（零件引脚）的大小以及PIN和PIN之间的距离而呈现不同的形状。在本节中，我们将讨论每种类型IC的外观和常用术语。

基本IC类型

（1） SOP（小外形包装）：零件两侧有脚，脚向外展开（通常称为鸥翼销）

（2） SOJ（小外形J引脚封装）：零件两侧都有脚部，脚部向零件底部弯曲（J形引脚）。

（3） QFP（Quad Flat Package）：该零件的四边都有支腿，并且该零件的支腿向外开放。

（4） PLCC（塑料无引线芯片载体）：该零件的四个侧面都有支腿，支腿向零件底部弯曲。

（5） BGA（球栅阵列）：零件表面没有脚部，脚部排列在零件底部的球形矩阵中。

（6） CSP（芯片秤包装）：零件尺寸包装。

IC地址

在行业中，术语IC通常以“引脚类型+引脚数量”的格式表示，如SOP14PIN、SOP16PIN、SOJ20PIN、QFP100PIN、PLCC44PIN等。

三、极性识别

在SMT零件中，它们可以分为两类：极性零件和非极性零件。

非极性部件：电阻器、电容器、放电电阻器、放电电容器、电感器

极化部件：二极管、钽电容器、IC

其中，非极性零件在生产中不需要进行极性标识，此处不再赘述；但是带有极性的零件的极性会影响产品

有致命的撞击，因此以下将对极地部分进行详细描述。

1、二极管（D）：在实际生产中，二极管的类型和形式有很多，包括玻璃管二极管

绿色LED、圆柱形二极管等。

（1） 玻璃管二极管：红色玻璃管的一端是正极（黑色端是负极）

（2） 绿色LED：通常在零件表面使用黑点或在零件背面使用等边三角形进行标记。零件表面黑点的一端为正极（黑色端为负极）；如果标记在背面，则正三角形指示的方向为负。

（3） 圆柱形二极管：带有白色水平线的一端为负极

2.钽电容器：零件表面用白色水平线标记，一端为正极。

3.IC：

IC零件通常由零件表面一角的一个向下凹的小圆点或一端的一个小缺口表示

它的极性。

4.常见零件的极性标记如上所述，但在生产过程中，正确的极性是指零件和PCB的极性

标记的极性是一致的，通常在PCB上，IC安装位置有清晰的极性标记，IC部件的极性标志与PCB上的相应标记相匹配。

四、封装图
