电感器铁芯与铁芯的区别
2022-08-31

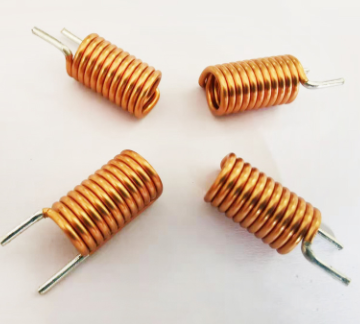

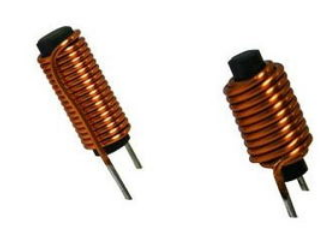

电感器铁芯是一种使用铁芯的电抗器,它体积小,使用的铜更少。
由于铁磁材料的非线性,铁磁材料在通过电流小时电感基本不变,但在通过电流大时电感减小,电流和电压不是线性的。为了减小这种非线性,通常在磁芯磁路中打开气隙。
电感器芯,我们通常在电子设备的电源线或信号线的一端或两端看到的磁环是共模扼流圈。共模扼流圈可以在不影响差模信号(工作信号是差模信号)的情况下对共模干扰电流形成大阻抗,因此使用简单,不考虑信号失真。共模扼流圈不需要接地,可以直接加到电缆上。通过将电缆穿过铁氧体磁环,选择磁环的匝数以形成共模扼流圈。如有必要,电缆也可以绕磁环缠绕几圈。匝数越多,对低频干扰的抑制效果越好,但对高频噪声的抑制效果越弱。在实际工程中,应根据干扰电流的频率特性调整磁环的匝数。通常,当干扰信号的频带较宽时,可以在电缆上设置两个磁环,每个磁环缠绕不同匝数,从而可以同时抑制高频干扰和低频干扰。从共模扼流圈的机理来看,其阻抗越大,干扰抑制效果越明显。共模扼流圈的阻抗来自共模电流
