插装电阻尺寸对照表

直插式无源器件的体积一般比芯片式大，而且直接插入式器件在制作PCB时需要打孔，焊接技术和芯片式也有差异，比较麻烦，相对来说直接插入式电阻电容器多用于大功率电路。

一、直插式电阻器的封装和尺寸

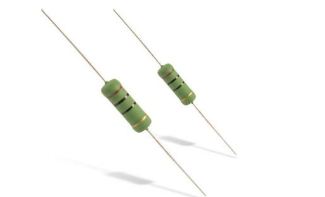

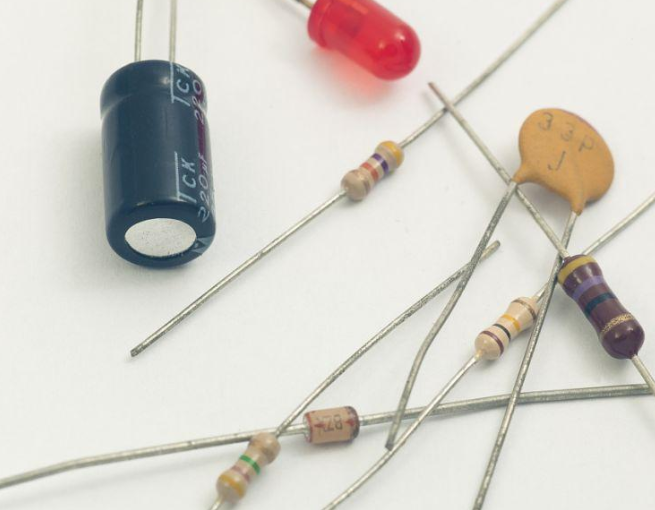

  直接插入式电阻封装为AXIAL-xx形式(如AXIAL-0.3,AXIAL-0.4)，后边的xx代表焊盘中心间距为xx英寸，这在网上很多文章都没有说清楚，单位为英寸。这一尺寸肯定比电阻本身稍大一些，常见的固定(色环)电阻如下图所示：

普通包装：AXIAL-0.3,AXIAL-0.4,AXIAL-0.5,AXIAL-0.6,AXIAL-0.7,AXIAL-0.8,AXIAL-0.9,AXIAL-1.0。尺寸大小如下图(AXIAL-0.3，默认焊盘直径62mil，焊孔直径32mil)：

直接插入电阻功率和封装尺寸：

1/8W-AXIAL-0.3

1/4W-AXIAL-0.4或者AXIAL-0.3(如果弯曲在电阻根附近)

1/2W-AXIAL-0.5或AXIAL-0.4(如果你弯曲的比较靠近电阻根)

1W。

-AXIAL-0.6或AXIAL-0.5(如果弯曲的东西靠近电阻根部)

2W-AXIAL-0.8(AXIAL-0.9的尺寸适合实际测量)

3W-AXIAL-1.0

5W-AXIAL-1.2

此外，许多热敏、压敏、光敏和湿敏电阻的包装与电容器非常相似，或者看起来根本不像电阻器。如下图所示，这种电阻可以参考下面的无极电容包装进行设计，如RAD-0.2等。

而且可调电阻封装也很有特色，如引导的独特性，许多引脚宽度也不能采用传统的圆形，一般不能按上述封装进行，需要根据产品手册单独设计。下面的图表：

二、直插式电容器的封装和尺寸

一是无极电容。

常见的电容器分为无极电容器和有极电容器两种，典型的无极电容器如下

无极电容器用RAD标记，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔的间隔，如下图所示(例如RAD-0.3)

二、是有极电容。

极电容器一般指电解电容器，如下图所示：

下面的图表是电解电容和固态电容，这些电容都是标准封装，但高度不一定标准，包括许多定制电容，需要根据产品的设计特点来选择。图片中灰白色的那种，就是所谓的固态电容，在许多主板上常被吹嘘，固态电容的稳定性要稍微好一点。

看看下面的法拉电容器也更有趣。

电解电容器的包装用RB表示，常见的包装有RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中的前数表示焊盘中心孔的间隔，后数表示周边尺寸(丝网印刷)，单位仍为英寸，如下图

(RB-.3/.6)

注意：本文实物图源于Google图片搜索，尺寸图源于Protel99SE抓图。

铝电解电容器，CD268型。

CD268Series Aluminum Electrolytic Capacitor。

Panasonic Aluminum Electrolytic Capacitor。

Series:NHG Type:A。

这里的M型，指的是电阻的弯折方式，就是如图这样弯折。这个功率与M型弯折时的尺寸对照表很容易看懂。

这种卧式直插电阻的封装形式为AXIAL-xx (比如AXIAL-0.3)，这里的0.3是焊盘中心距，单位是英寸，1英寸是

25.4mm。

所以，

0.3英寸=7.6mm

0.4英寸=10.2mm

0.5英寸=12.7mm

0.6英寸=15.2mm

0.7英寸=17.8mm

0.8英寸=20.3mm

0.9英寸=22.9mm

1.0英寸=25.4mm

结论:所以根据上面的表和那几个英寸与毫米的对应算式。不同功率的直插电阻对应的封装应该是这样的:

1/8W __-_AXIAL-0.3

1/4W ---_AXIAL-0.4或AXIAL-0.3(如果自己弯折的比较靠近电阻根部的话)

1/2W -___AXIAL-0.5或AXIAL-0.4(如果自己弯折的比较靠近电阻根部的话)

1W _-__AXIAL-0.6或AXIAL-0.5(如果自己弯折的比较靠近电阻根部的话)

2W ----AXIAL-0.8

3W____AXIAL-1.0

5W ----AXIAL-1.2
